プレート据付工事の施工基礎知識と品質管理のポイント
プレート据付工事は、据え付ける機械や設備そのものよりも後回しにされがちな工程ですが、実際には稼働の安定性や安全性、将来のメンテナンス性を左右する重要な土台づくりです。本記事では、プレート据付工事の目的や機械台基礎との関係、一般的な施工フロー、安全管理、施工会社の選び方までを体系的に整理します。自社設備の更新や新規導入を成功させたい企業の担当者向けに、押さえておきたい考え方をまとめました。
1. プレート据付工事の施工とは何を指すのか基礎理解
1.1 プレート据付工事の目的と役割を分かりやすく解説
プレート据付工事とは、機械や設備を固定する鋼製プレートをコンクリート基礎上に精度良く取り付ける工事です。アンカーボルト位置、レベル、平面精度を確保し後工程の据付をスムーズにします。
荷重を基礎へ適切に分散し振動や衝撃を安定させる
将来のレベル調整や増設・更新に対応するボルト位置や開口部、メンテナンススペースを確保
施工段階でメーカー仕様や基礎設計、現場誤差を踏まえた調整・検証
単に鉄板を敷いて固定するだけではなく、性能を発揮できるよう計画的に施工することが大事です。
1.2 プレート据付工事と機械台基礎工事の関係性を整理
プレート据付工事は、多くの場合、機械台基礎工事とセットで計画されます。機械台基礎工事でコンクリートの基礎を構築し、その上にプレートを据え、最終的に機械本体が取り付くという流れです。したがって、基礎工事とプレート据付は別工事であっても、一体のシステムとして計画・管理することが重要になります。
基礎が完了した時点で、寸法やレベルにわずかな誤差が生じることは珍しくありません。プレート据付の段階で、レベルパックやグラウト材などを用い、その誤差を吸収・調整することで、最終的に要求精度を満たすよう仕上げていきます。この調整余地を設計段階から見込んでおかないと、現場で無理な加工や手戻りが発生しがちです。
また、機械台基礎の配筋・アンカー設置と、プレートのボルト穴配置は密接に関係します。両者が噛み合っていないと、アンカーの曲げ加工や無理な穿孔が必要となり、耐力や耐久性の低下につながります。機械台基礎工事を行う会社と、プレート据付を担当する会社の連携体制も、品質確保の観点から見逃せません。
1.3 プレート据付工事の施工を依頼する主なシーンと業種
プレート据付工事は、特定の業種だけでなく、多様な産業分野で必要とされます。代表的なシーン・業種としては、次のようなものが挙げられます。
工場内の生産設備ライン新設・更新（加工機、組立ライン、搬送装置など）
物流倉庫・配送センターでのコンベヤ、仕分け設備の設置
ポンプ場、浄水場、下水処理場などインフラ設備の機械据付
発電設備、ボイラー設備、空調・冷凍機などプラント設備の更新
クレーン・ホイスト・リフトなど重量物取扱設備の基礎・プレート設置
このほか、研究施設や試験装置のように、振動や変位にシビアな設備でも、プレートと基礎の設計・施工が重要になります。新設だけでなく、老朽化に伴う更新工事や、レイアウト変更時の移設・増設など、ライフサイクル全体を通じてプレート据付のニーズは繰り返し発生します。
2. プレート据付工事の施工フローと事前準備
2.1 プレート据付工事の一般的な施工手順の全体像
プレート据付工事の流れは、現場条件や設備内容により細部は変わりますが、大まかなステップは共通しています。工程の全体像を把握しておくと、発注側としても段取りやチェックポイントを整理しやすくなります。
事前打合せ・図面確認・施工計画の立案
現場墨出し・基準点の設定、既設状況の確認
アンカーボルト・インサート等の位置確認、調整方法の検討
プレートの搬入・仮置き、レベル調整用治具の準備
プレートの仮設置・芯出し・レベル出し、位置精度の確認
固定作業（溶接、ボルト締結、グラウト打設など）
仕上がりの検測・品質記録の作成、清掃・養生
各ステップでどこまで精度確認を行うか、誰が立ち会うかを事前に決めておくことが、手戻り防止と工期短縮に直結します。 特に、機械メーカーや据付業者とのインターフェースとなる工程では、立会検査や中間確認のタイミングを共有しておくと安心です。
2.2 施工前に確認しておきたい図面・仕様・現場条件
プレート据付工事は、図面と現場条件の擦り合わせが不十分だと、現地での調整作業が膨らみがちです。発注者側としても、事前に次のような項目を整理しておくと、施工計画が立てやすくなります。
機械メーカー図面の最新リビジョンと、基礎図・プレート図の整合
アンカーボルト径・本数・ピッチ、埋め込み長さなどの仕様
プレート材質・板厚・補強リブの有無、溶接仕様
要求されるレベル精度、平面度、位置精度の許容範囲
既設基礎の有無、既設アンカーとの干渉リスク
現場への搬入経路、クレーン・フォークリフトなど使用可能な重機
周辺設備の稼働状況、停電・断水などの制約条件
これらの情報が早い段階で共有されているほど、見積や工程表の精度が高まり、追加費用や工程変更のリスクを抑えやすくなります。 特に、既設基礎流用や短期切替工事の場合は、現地調査の内容を図面に反映しておくことが非常に重要です。
2.3 機械稼働日程に合わせたプレート据付工事の工程計画
生産設備やインフラ設備の更新では、機械の停止期間が制約条件となります。プレート据付工事もその一部として、全体工程の中に組み込む必要があります。ここで重要なのが、「コンクリートの養生」「グラウトの硬化」「レベル確認」といった時間要素を織り込んだ現実的な工程計画です。
例えば、新設基礎の場合、コンクリート打設から所定の強度が出るまでの期間を見込まなければ、プレートを固定できません。さらに、グラウト材を用いる場合は、硬化時間や温度条件も考慮し、機械据付開始までに安全な状態にしておく必要があります。
また、工場稼働を止めることが難しい場合、夜間・休日作業や一部エリアを区切った施工が求められることもあります。その際には、騒音・振動・動線の制約を整理し、関係部署との調整を事前に済ませておくことが大切です。工程表上ではシンプルに見えても、実際には他工事や既設設備との取り合いが複雑なことが多いため、余裕のないギリギリの計画は避けた方が安全です。
3. プレート据付工事の品質を左右する重要な施工ポイント

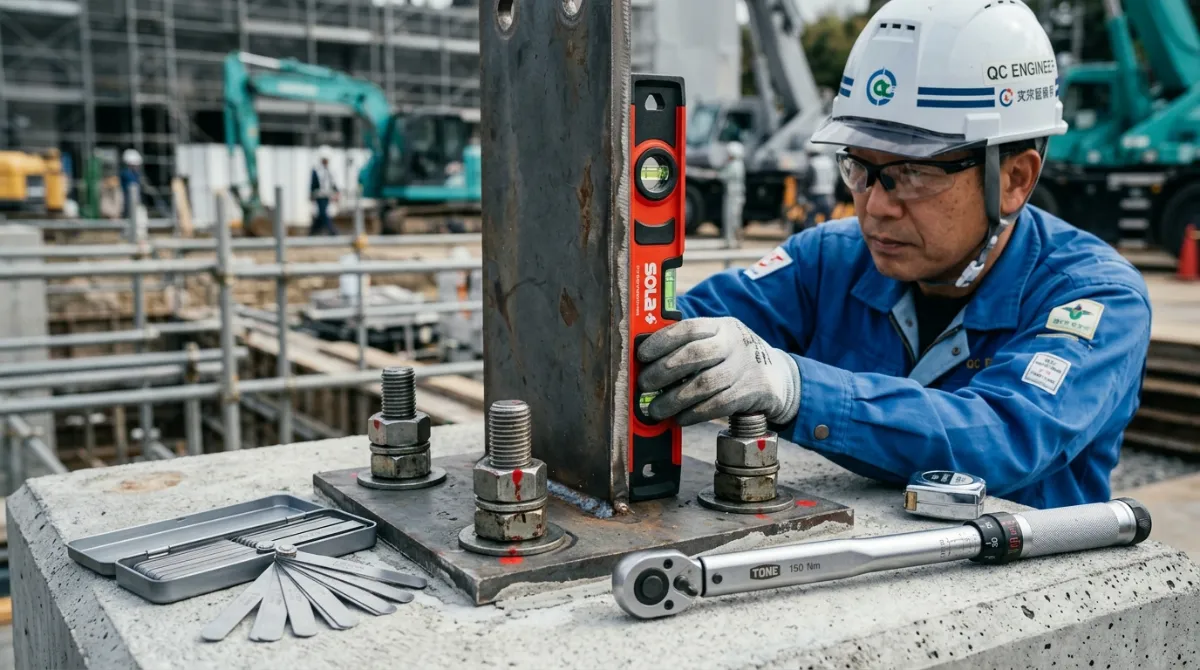

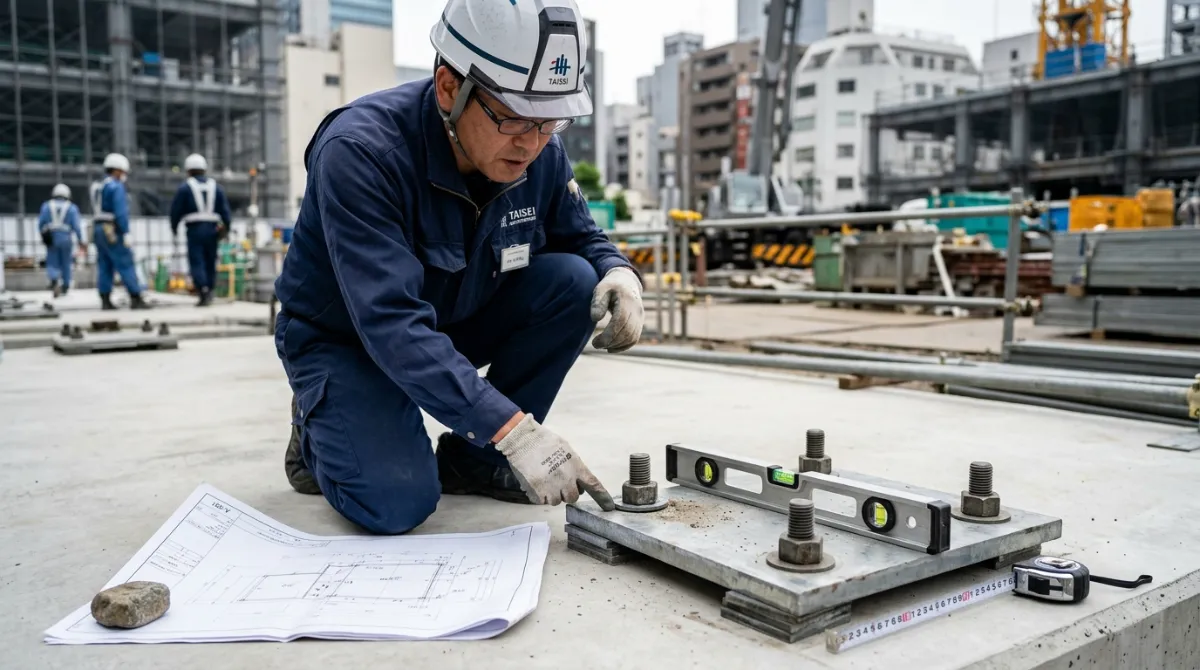

3.1 アンカーボルト位置精度とレベル出しの考え方
プレート据付工事では、アンカーボルト位置精度とレベル出しが重要です。ボルト位置がずれるとプレート穴に通らない、耐力不足などの問題が生じます。
新設基礎：先行アンカーまたはあと施工アンカーで基準線設定とトランシット・レーザー測定による誤差管理
既設基礎流用：既存アンカー位置を実測しプレート図面を調整
レベル出し：高さだけでなく平面度も確認し、レベルパックやシムプレートで局所調整
仕上げ後はグラウト材で確実に充填・固定し、精度を維持することが大事です。
3.2 プレートと基礎の一体性を高めるための施工上の注意点
プレートとコンクリート基礎の一体性が不十分だと、荷重や振動が偏って伝わり、ボルトの緩みやひび割れの原因になります。そこで重要になるのが、接触面の状態と、グラウト材などによる隙間の処理方法です。
まず、基礎コンクリートの天端は、レイタンス除去や不陸調整を行い、接着性を確保します。必要に応じて下地処理材を使用し、グラウト材の付着を高めることも検討します。プレート下面に錆や付着物がある場合は、あらかじめ除去しておくことが前提です。
グラウト打設では、充填経路と排気経路を考慮し、エア噛みや空洞が残らないよう計画します。プレートサイズが大きい場合には、複数箇所から充填する、打設前の試験施工を行うなどの配慮も必要です。硬化後には、ハンマーリングや非破壊検査などにより、空洞の有無を確認する場合もあります。こうした一連の対応により、プレートと基礎が一体構造として機能し、長期にわたり安定した性能を維持できます。
3.3 プレート据付工事で起こりがちな不具合と未然防止策
プレート据付工事では、施工時の些細な見落としが、後の機械据付や稼働時に大きな問題として表面化することがあります。ありがちな不具合と、その予防のポイントを整理しておくと、計画段階でのチェックに役立ちます。
アンカーボルトの位置・本数の不一致
図面のリビジョン違いが原因となることが多く、最新図面の共有と現地実測の双方が重要になります。レベル・平面度の不足
要求精度を事前に確認し、どの測定器を使い、どのタイミングで検測するかを計画に落とし込むことが有効です。グラウトの空洞・浮き
打設手順や混練条件、温度管理を明確にし、施工者への周知と監理を徹底することでリスクを低減できます。メンテナンススペースの不足
機械メーカーの推奨クリアランスや将来の部品交換動線を、レイアウト計画の段階で確認しておくことが大切です。
不具合の多くは、「事前確認不足」と「記録に残らない現場判断」が重なったときに発生しやすいと言えます。チェックリストや施工要領書を整備し、現場での判断基準を共有しておくことで、未然防止につながります。
4. プレート据付工事の安全管理と法令・基準への対応
4.1 プレート据付工事における主なリスクと安全対策
プレート据付工事は重量物や高所作業を伴い、挟まれ・墜落、グラインダーや溶接による災害、アンカー穿孔時の粉じん・騒音などリスクが潜んでいます。
重量物玉掛けは有資格者作業・合図一本化・吊り荷下立入禁止・荷重計算
既設設備周辺では工事区画明示・仮囲いやバリケード設置・関係者周知
溶接・切断作業は火気管理・火花養生・消火器準備
リスク洗い出し、作業手順明文化、保護具と設備の適切使用を徹底することが安全確保の基本です。
4.2 関連する法令・指針と施工時に意識すべきポイント
プレート据付工事に直接だけでなく間接的に関係する法令・指針としては、労働安全衛生法および関連規則、クレーン等安全規則、安衛則に基づく作業主任者選任規定、建設業法、建築基準法関連の構造規定などがあります。これらの法令は、「誰がどの資格で」「どのような手順と設備で」作業するかに大きく関わるため、施工会社だけでなく発注者側も概要を理解しておくと安心です。
例えば、一定規模を超える重量物の取扱いには、クレーン運転士や玉掛け技能講習修了者の関与が求められます。高所作業を伴う場合は、足場の組立てや作業床の設置、墜落制止用器具の使用など、規則に沿った対策が必要です。アンカー穿孔で有機溶剤や粉じんを扱う場合には、換気や保護具、作業環境の管理も重要なポイントとなります。
加えて、機械基礎やプレートの設計面では、各種指針やメーカー標準などを参照し、過度な応力集中や振動問題を避けるよう検討します。法令の条文だけでなく、実務上のガイドラインや標準仕様書も意識しながら計画を立てることで、安全かつ合理的な施工が実現しやすくなります。
4.3 重量物据付と連動する作業での安全な段取りの考え方
プレート据付工事は、多くの場合、その後に続く重量物据付作業とセットで考える必要があります。段取りを誤ると、機械搬入・据付チームとの作業が干渉し、狭いスペースで複数の重機が行き交うなど、安全上望ましくない状況が生まれかねません。
そこで重要になるのが、「誰が、いつ、どこで、何を行うか」を工程表と平面図の両方で整理し、関係者で共有することです。プレート据付の完了位置・完了時期を明確にし、その後に機械搬入ルートをどのように確保するか、仮設足場や資材置場と動線が干渉しないか、といった点を事前に検討します。
また、重量物据付のためにクレーンを使用する場合、アウトリガーの設置位置や吊り荷の振れ範囲がプレート周辺と重なることがあります。そのような場合は、プレートが損傷しないよう養生を行う、クレーン作業と据付作業の時間帯を分けるなどの工夫が求められます。プレート据付と重量物据付を同一会社が一括で担当するケースでも、担当班ごとの役割分担と情報共有を明確にしておくことが、安全確保と工程管理の両面で有効です。
5. プレート据付工事の施工会社選定で重視すべきポイント
5.1 プレート据付工事の施工実績から読み取れる技術力
施工会社を選ぶ際、プレート据付や機械台基礎工事の実績は技術力を判断する材料になります。
どの種類の設備で、どの程度の精度・規模の工事か具体的に確認
工作機械・精密設備：高いレベル精度や振動対策
大型プラント・物流設備：重量物取り扱いや長尺物変形管理
基礎からプレート、機械据付まで一体で対応した経験の有無
実績紹介で工事の難しさや工夫点が具体的に示されているかも、技術理解度を測る目安です。
5.2 工期・稼働日程を守る体制がある会社かを見極める視点
プレート据付工事は、機械の稼働日程に直結するため、工程管理能力が乏しい会社に依頼すると、全体計画に大きな影響が出ます。施工会社の体制を確認する際には、単に「予定通り進めます」という説明にとどまらず、どのような仕組みや経験に基づいて工期を守っているのかを具体的に聞くことが有効です。
例えば、事前の現地調査や図面確認にどこまで時間をかけるのか、想定外の事象が起きた場合の予備日や代替案をどのように考えているのか、といった点は、工程リスクへの意識の高さを示します。また、自社で複数の職種・職人を抱えているか、協力会社とのネットワークをどの程度持っているかも、突発的な調整への対応力に関わります。
さらに、過去に短期間での切替工事や、稼働中設備の近接工事を行った実例があれば、その時の段取りやリスク管理の方法を聞いてみると参考になります。工期遵守は、現場担当者の努力だけでなく、会社としての計画・管理体制に支えられて初めて実現できるものです。
5.3 見積もり内容でチェックしたい品質・安全への配慮事項
見積書は、単なる金額の比較だけでなく、その会社がどこまで品質や安全に配慮しているかを読み取る資料にもなります。項目の内訳や記載内容に目を通すことで、必要な工程や安全対策がきちんと織り込まれているかを確認できるからです。
たとえば、次のような観点がチェックポイントになります。
現地調査や事前打合せ、施工計画書作成などの費用が見積りに含まれているか
グラウト材やレベル調整材、養生材など、品質に直結する材料が明示されているか
安全対策費用（仮設足場、養生、保護具など）が計上されているか
測定・検査、報告書作成などの品質管理に関する項目があるか
これらが全く見当たらない見積りは、一見安価に見えても、後から追加費用が発生したり、安全・品質面での不安が残ったりする可能性があります。逆に、必要な項目が丁寧に記載されている見積りは、工事内容をきちんと想定している証拠と言えます。複数社を比較する際には、金額だけでなく、こうした内訳の違いも併せて検討することが重要です。
6. 株式会社三浦基礎にプレート据付工事を依頼するメリット
6.1 プレート据付工事で対応できる設備・工事の範囲と強み
株式会社三浦基礎は、機械台基礎工事や杭・山留め工事、解体工事、土木・建築工事、重量物据付など幅広く手がけています。機械台基礎と重量物据付の両方の経験が、プレート据付工事でも大きな強みです。
創業以来4,000台以上の機械台基礎施工実績
基礎・プレート・機械本体の流れを理解した計画・施工
敷地条件や周辺構造物との取り合いも考慮した総合的な施工計画
解体・基礎補修・床改修など関連工事も相談可能
一連の流れを理解した施工力が、プレート据付工事の安心材料になります。
6.2 機械稼働日程厳守と妥協を許さない納品体制の特徴
株式会社三浦基礎は、「機械稼働日程を厳守すること」を特徴として掲げています。これは、機械台基礎やプレート据付工事において、工場や設備の稼働計画を最優先に考えていることを意味します。生産ラインの停止時間を最小限に抑えたい企業にとって、稼働日程を守るという姿勢は非常に重要なポイントです。
また、「妥協を許さない納品体制」を使命としていることから、単に予定通り終わらせるだけでなく、品質面にも強いこだわりを持っていることがうかがえます。プレート据付工事では、完成後に外から見えない部分の品質が、長期的な安定稼働を左右します。グラウトの充填状況やアンカー位置精度など、目立たない箇所まで丁寧に施工する姿勢は、結果的に設備トラブルの減少やメンテナンス負荷の軽減につながります。
企業価値協会から複数回にわたる認定を受けている点も、第三者からの評価という意味で安心材料と言えます。工期と品質の両立を重視する企業にとって、こうした実績や姿勢は、プレート据付工事のパートナー選びにおける判断材料になるはずです。
6.3 初めてプレート据付工事を発注する企業でも相談しやすい理由
プレート据付工事を初めて発注する企業では、どこまで自社で決めるか、どの精度や仕様を要求すべきかが分からず不安になることがあります。
発注者の経験に応じて必要な検討項目を整理しながら進行
「基礎」「プレート」「機械据付」「周辺土木・建築」を含めて相談可能
設備更新全体のタイミングや潜在リスクを実務経験に基づきアドバイス
多業種・多設備の施工実績を参考に現実的な工程や施工方法を検討
仕様が固まっていない段階でも、計画から安心して進められるパートナー選びが大事です。
7. プレート据付工事の施工で失敗しないために早めの専門相談を検討しよう
プレート据付工事は、図面上では数本の線と寸法だけに見えるかもしれません。しかし実際には、基礎コンクリートの状態、アンカーボルトの位置精度、レベル出し、グラウト充填、重量物据付との取り合い、安全管理など、多くの要素が複雑に絡み合う工程です。ここでの判断や手間のかけ方次第で、設備の立ち上がりスケジュールや、その後の安定稼働が大きく左右されます。
発注者側だけで完璧に条件を整理しようとするよりも、早い段階からプレート据付や機械台基礎に詳しい施工会社と情報を共有し、図面・現場条件・稼働日程を踏まえた現実的な計画を一緒に組み立てる方が、結果的に手戻りやトラブルを減らしやすくなります。機械更新や新規設備導入の計画が見えてきた段階で、プレート据付工事をどのように位置づけるかを検討し、専門的な視点を取り入れながら進めていくことが、失敗を防ぐ近道と言えるでしょう。
専門的なプレート据付工事なら三浦基礎にお任せください
三浦基礎は、4,000台以上の施工実績を持ち、厳格な納品体制で高品質な工事を提供します。機械稼働日程を厳守し、信頼されるパートナーとしてお客様のニーズに応えます。
