基礎工事における精度管理方法とその重要性【基礎・精度】
工場やプラントの機械台基礎では、わずかな寸法ズレや水平誤差が、その後の機械据付や生産性に大きく影響します。一方で、「どこまでの精度が必要なのか」「どうやって管理すればよいのか」があいまいなまま、現場任せになっているケースも少なくありません。この記事では、基礎の精度管理の基本から、実務で押さえるべきポイント、自社で対応する際の考え方までを整理して解説します。
1. 基礎工事における精度管理の重要性と基本概念
1.1 基礎工事で求められる精度とは何かを整理する
基礎工事でいう「精度」とは、設計図や機械仕様の寸法・位置・高さをどれだけ正確に実現できるかを指します。単に図面通りではなく、許容差内に収めることが大事です。
特に機械台基礎は精度が厳しく、後工程に直結する部分ほど注意が必要です。
レベル差や通りの確認
アンカーボルト位置の確認
打設後の修正が難しい箇所
狙い通りの精度に近づけるために事前計画と施工中の確認が不可欠です。
1.2 精度管理が機械稼働や生産性に与える影響
機械台基礎の精度は、据付作業のしやすさや機械の稼働安定性、生産性に直結します。基礎段階で精度を確保できていないと、据付時の調整作業が増え、機械試運転までの工程全体が圧迫されることが少なくありません。
例えば、レベルが不十分な基礎では、据付後にレベル調整材を厚く敷く必要が出てきたり、位置ズレが大きいとアンカー穴の追加加工や据付位置の再検討が必要となります。その結果、本来は機械メーカーや据付チームが行うべき調整作業に、余計な時間とコストが発生します。
また、稼働開始後も、基礎精度の不足が振動や偏摩耗、精密加工精度のばらつきなどにつながる可能性があります。特に高精度を求められる加工機や検査機では、基礎のわずかな傾きやたわみが、測定結果や加工品質に影響することもあります。長期的に見れば、トラブル対応や機械停止による生産ロスも無視できません。したがって、基礎精度管理は「工事の出来栄え」だけでなく、工場全体の生産性・稼働率を左右する要素として捉えることが重要です。
1.3 精度不良が発生した場合のリスクとトラブル事例
基礎の精度不良は、工事完了後になってから顕在化することが多く、関係者全体に影響を及ぼします。典型的には、次のようなリスクが考えられます。
機械メーカーによる据付・調整作業の長期化
アンカーボルト位置ズレによる追加穿孔や補修
機械稼働開始の遅延と、生産計画の変更
稼働後の振動・騒音・精度不良へのクレーム
是正工事や補修費用の負担割合をめぐるトラブル
基礎高が不足している、あるいは局部的に高い場合には、機械下に敷くレベリング材が想定以上に厚くなり、メーカー基準から外れてしまうケースもあります。また、通りや直角が確保されていないと、ライン全体の搬送機や治具の位置関係に歪みが生じ、後から調整しきれない事態も起こり得ます。
こうしたトラブルは、一見すると些細な寸法誤差から始まります。ところが、複数の要因が積み重なると、結果的に機械稼働の遅延や稼働後の品質問題といった「目に見える損失」に発展してしまいます。リスクの大きさを理解したうえで、事前の精度計画と現場での確認を徹底することが欠かせません。
2. 基礎の精度管理で押さえるべき基準と検査項目
2.1 機械台基礎で確認すべき寸法精度と許容差
機械台基礎で重要な寸法精度は多岐にわたります。特に基礎天端レベル、機械設置面の寸法、アンカーボルトの位置・ピッチ、基礎の通り・直角は押さえておく必要があります。
基礎天端レベルの確認
機械設置面寸法の確認
アンカーボルト位置・ピッチの確認
基礎の通り・直角の確認
許容差は建築基準や機械仕様を踏まえ、必要性能を満たす現実的な範囲で設定します。検査時は測定方法や測定点も整理し誰が測っても同じ判断ができるルール化が精度管理を安定させます。
2.2 水平・通り・位置決めなどの主要精度項目の考え方
基礎精度管理では、水平（レベル）、通り（直線性）、位置決め（平面位置）、高さ（標高）、直角度などの項目を整理しておく必要があります。中でも機械台基礎では、天端レベルとアンカーボルト位置が最も問題になりやすく、構造上の安全性だけでなく、据付作業や機械性能に直接関わる点として扱うべきです。
水平については、基準点からの高低差をどの範囲まで許容するかを決め、レベル測量やオートレベルなどを用いて確認します。通りや直角は、基準線を明確にしたうえで、トータルステーションやスチールテープなどを使い、一定の距離ごとにズレを確認します。位置決めについては、アンカーやスリーブの中心位置が設計座標とどの程度一致しているかを確認し、必要に応じて据付側と情報を共有します。
また、基本的な幾何精度だけでなく、床全体のたわみや沈下の影響も長期的には無視できません。地盤条件や荷重条件によっては、不同沈下が起きにくい構造や仕様を事前に検討する必要があります。施工現場では、こうした設計上の考え方を理解したうえで、測定データの意味を読み解くことが求められます。
2.3 品質基準書や図面で精度要件を整理する方法
精度要件を現場に正しく落とし込むには、品質基準書や施工図・製作図などに、必要な情報を分かりやすく整理しておくことが欠かせません。バラバラに存在している条件を一つのフローにまとめることで、現場担当者や協力会社との認識ギャップを減らせます。
図面・仕様書・機械メーカー資料から、精度に関わる項目を洗い出す
各項目ごとに「狙い値」「許容差」「測定方法」「測定タイミング」を一覧化する
施工計画書や品質基準書に、検査項目・記録様式として反映させる
関係者間でレビューし、不明点や実現性を事前にすり合わせる
このように整理しておくと、「どの工程で何を確認すべきか」が明確になり、手戻りを減らせます。また、完成後にトラブルが生じた際にも、記録と基準を照らし合わせることで、原因や責任範囲を客観的に整理しやすくなります。特に機械メーカーや設備担当者との情報共有には、文章と図を組み合わせた資料が有効です。
3. 基礎の精度管理方法の基本プロセス
3.1 計画段階での精度目標設定と管理フローの作り方
基礎精度管理の成否は計画段階でほとんど決まります。どのレベルの精度をどのプロセスで達成するかを先に決めることが大事です。
図面や仕様書から精度要件を抽出し基準値・許容差を整理
測量・墨出し・型枠配筋・打設・仕上げ・アンカー確認・完成検査の各工程で測定項目とタイミングを決定
測定値の記録方法や図上の記載を統一
計画段階で整理すると現場は「決めたとおりにやる」ことに集中でき精度管理のばらつきを抑えられます。

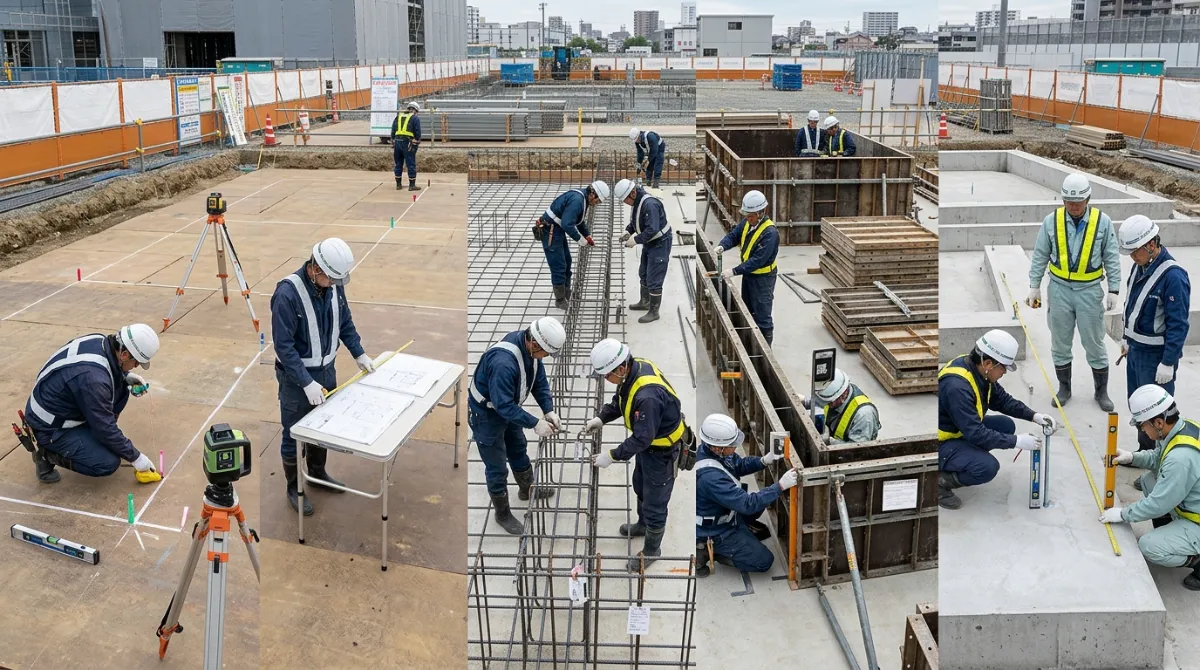

3.2 施工中の測量・墨出しによる精度確認のポイント
施工中は、基礎の位置や高さの基準となる測量と墨出しが、精度管理の要になります。とくに、最初に設ける基準点と基準線の精度が、その後のすべての作業に影響するため、初期測量の段階での慎重な確認が、最終的な基礎精度を左右すると言っても過言ではありません。
測量では、既存の建物基準や敷地基準から、機械配置図に基づく基準線・基準点を設定します。トータルステーションやオートレベルを使って、基準点の位置と高さを複数回確認し、誤差が一定範囲内に収まっていることを確認します。そのうえで、型枠や鉄筋の組立てに必要な墨出しを行い、通り・直角・レベルを繰り返しチェックします。
施工途中でも、コンクリート打設前後や天端仕上げ時に、こまめな測定を行うことが重要です。打設中に型枠が動いていないか、天端の均しで高低差が出ていないかなどを確認し、必要であればその場で修正します。こうした小さな確認の積み重ねが、最終的な精度を安定させるうえで大きな意味を持ちます。

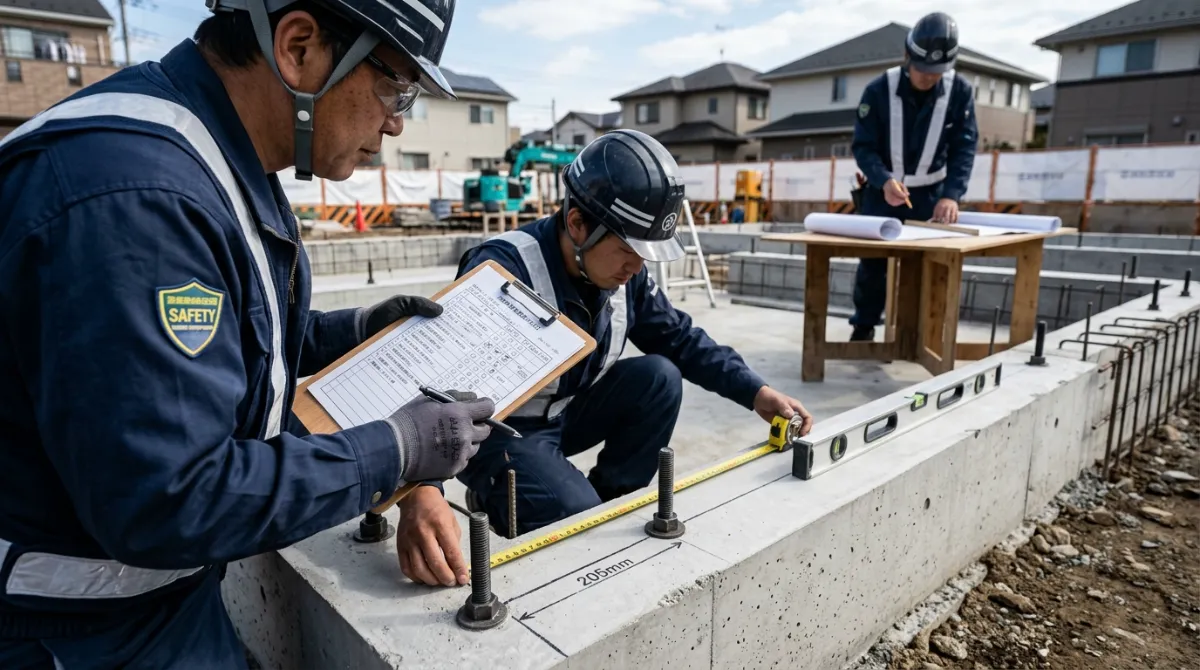

3.3 完成後の検査と記録による精度保証の進め方
基礎工事が完了したら、計画段階で定めた基準に基づき、完成検査を行います。ここでの目的は、機械据付前に、基礎が要求される精度を満たしていることを、客観的なデータとして証明することです。検査項目は、天端レベル、通り、直角度、アンカーボルトの位置・高さなどが中心となります。
検査では、測定機器と測定方法を事前に決めておき、同じ条件で測ることが大切です。たとえばアンカーボルト位置であれば、どの基準線からの距離を測るのか、どのように座標を記録するのかを統一しておきます。測定結果は、検査成績書や検査図として整理し、関係者に共有できる形にまとめます。
記録は単に保管するだけでなく、将来のトラブル対応にも役立ちます。万が一、機械稼働後に振動や精度不良が発生した場合も、基礎完成時点のデータがあれば、原因の切り分けがしやすくなります。また、同じ工場内で複数の基礎工事を行う場合、過去の測定データを活用して、次回以降の精度目標や施工方法の改善につなげることも可能です。
4. 精度管理に活用する測定機器と運用のポイント
4.1 基礎精度管理で使用する主な測定機器の種類と特徴
基礎の精度管理では用途に応じた測定機器の選定が重要です。適切な機器を使うと効率的かつ確実に測定できます。
高さ管理：オートレベルやレーザーレベルで高低差やラインを確認
距離・座標管理：トータルステーションで位置や通り・直角を把握
局所レベル確認：デジタルレベルや精度の高い水準器
アンカーボルト確認：スチールテープ・下げ振り・レーザー墨出し器
現場ではこれらを組み合わせ、必要な精度に応じた測定方法を選ぶことが大事です。
4.2 測定機器の選定と校正・保守で注意すべき点
測定機器は、適切に選定し、日常的な点検や定期校正を行ってこそ、その性能を発揮できます。機器自体の精度が確保されていなければ、どれだけ丁寧に測っても信頼できるデータにはなりません。精度管理においては、測定結果そのものだけでなく、その前提となる機器の状態を常に意識することが重要です。
求める精度に見合った器種・グレードを選ぶ
使用環境（屋内外、粉塵、振動、温度など）に適した機器を選定する
メーカーや専門機関による定期校正の周期を守る
現場での取り扱いルールを決め、衝撃や落下を防ぐ
使用前後に簡易チェックを行い、異常があれば使用を中止する
こうした基本的な管理を怠ると、後から数値の信頼性に疑問が生じ、「どこまでが誤差で、どこからが施工不良なのか」が分からなくなります。とくに長期間にわたって使用するトータルステーションやオートレベルなどは、保管方法や輸送時の扱いも含めて、社内で運用ルールを整えておくと安心です。
4.3 測定データの記録・共有で精度管理を安定させる方法
測定データは、測った時点だけでなく、後から見返したときに意味が分かる形で残すことが大切です。単なる数字の羅列ではなく、「どこを、どの機器で、どのように測ったのか」が分かるように整理することで、精度管理全体の再現性と説得力が高まります。
記録方法としては、検査成績書のフォーマットを事前に決めておき、測定値と同時に測点位置を図示する方法が一般的です。CAD図面に測定ポイントと数値を記入するやり方も有効で、機械メーカーや発注者との情報共有がスムーズになります。最近では、タブレット端末やクラウドサービスを使って、現場から直接データ入力・共有を行うケースも増えています。
また、測定データは単に保存するだけでなく、工事完了ごとに振り返っておくと、次の案件での改善点が見えてきます。どの工程で誤差が大きく出やすいのか、どの測定方法が現場に合っていたのかを検証し、社内の標準としてフィードバックしていくことで、組織としての精度管理レベルを継続的に高めていけます。
5. 工場の機械台基礎で精度管理を徹底するための実務ノウハウ
5.1 機械メーカー仕様と現場条件をすり合わせる手順
工場の機械台基礎では、機械メーカーが提示する据付仕様と、現場側の施工条件を早い段階で擦り合わせておくことが非常に重要です。ここがあいまいなままだと、着工後に「この精度では足りない」「基礎形状を変更したい」といった話が出て、工程やコストに影響します。
機械メーカーから、据付仕様書・基礎図・アンカー配置図などを入手する
設備担当者・発注者とともに、要求精度や基礎条件を読み合わせる
現場の制約（既存設備との取り合い、搬入経路、ピットの有無など）を洗い出す
必要に応じて、基礎形状や配筋、床厚などの設計条件を調整する
すり合わせ結果を反映した施工図・施工計画を作成し、関係者で確認する
このプロセスを踏むことで、「どこまでの精度が必要で、そのためにどのような施工が求められるのか」が明確になります。また、アンカーの埋め込み方法やレベリング材の仕様など、据付側と施工側で認識のずれが生まれやすい点も、事前に確認しておくとトラブルを防ぎやすくなります。
5.2 タイトな工程でも精度を落とさない段取りと体制づくり
機械台基礎工事は、機械の稼働開始日から逆算したタイトな工程で進むことが多く、時間的な制約が精度に影響しやすい工種です。だからこそ、限られた期間の中でも精度を確保できるよう、段取りと体制を先に整えておくことが不可欠です。
まず、工程表を作成する際には、コンクリートの養生期間や天端仕上げのタイミング、測定・検査に必要な時間をきちんと織り込みます。「打設した翌日に機械据付」というような無理のある計画になっていないかを、機械メーカーや発注者も含めて確認します。必要であれば、仮設のレベリングベースを併用するなど、工法面での工夫も検討します。
体制面では、測量や精度管理に習熟した担当者を明確にし、誰がどの工程をチェックするのかをはっきりさせます。複数班で作業する場合も、基準出しや最終確認は同じ担当者が行うなど、精度管理の「責任の一元化」を図るとばらつきを抑えやすくなります。また、天候不良や予期せぬトラブルが起きた場合に、どこまでなら工程を調整できるのかを事前に検討しておくと、現場判断もしやすくなります。
5.3 よくある精度不良の原因と未然防止のチェックポイント
現場で発生しがちな精度不良には、いくつかのパターンがあります。あらかじめ原因を理解し、チェックポイントを押さえておくことで、多くのトラブルは未然に防ぐことができます。
初期測量や基準点の誤差を十分に確認しないまま作業を進めてしまう
型枠やアンカーを固定する際の仮止めが不十分で、打設中に動いてしまう
コンクリート打設中の締固めや均し作業で、天端が局所的に沈下・隆起する
測定タイミングが遅く、修正が難しくなってから誤差に気づく
測定方法や基準線の取り方が担当者ごとに異なり、数値にばらつきが出る
こうした点を意識しておけば、現場での確認項目も自ずと明確になります。たとえば、打設前にアンカーの固定状態を複数人でチェックする、天端仕上げの途中でもこまめにレベルを確認する、測量結果をその場で図面に落とし込んで共有するなど、小さな工夫の積み重ねが精度不良の防止につながります。とくに工程に追われている状況ほど、確認作業を省略しないという意識が重要です。
6. 機械台基礎工事で精度管理を徹底するなら株式会社三浦基礎
6.1 機械台基礎の精度管理で解決できる現場の悩み
株式会社三浦基礎は機械台基礎工事を中心に多様な建設工事を手がけています。精度管理を徹底することで据付時のトラブルや手戻りを減らし現場の段取りをスムーズにします。
基礎天端レベルやアンカーボルト位置の事前計画と施工中確認
機械メーカー仕様や設備要望を踏まえた現実的な精度計画の提案
工場生産ライン更新や新規設備導入時の限られたスペース・稼働停止期間への対応
これまでの経験に基づく段取りと管理体制で基礎精度を確保し工程全体の見通しを立てやすくしています。
6.2 納期と施工品質の両立を支える株式会社三浦基礎の強み
株式会社三浦基礎は、創業以来4,000台以上の機械台基礎工事に携わってきた実績を持ち、機械稼働日程を厳守することを重要な信条としています。工場やプラントの設備更新では、稼働停止期間が生産性に直結するため、「決められた日程の中で、必要な精度を確保する」という課題が常につきまといます。同社は、施工品質と納期順守の両立を図る体制を整えている点が大きな特徴です。
具体的には、機械台基礎に関するノウハウを蓄積していることにより、工事の進め方や検査計画をあらかじめ練り込んだうえで工程を組み立てることができます。これにより、タイトなスケジュールであっても、精度確認に必要な時間や手順をあらかじめ織り込んだ計画とすることが可能です。また、北関東に営業拠点を持ち、広範なエリアでの機械搬入・設置に伴う基礎工事の需要にも対応しています。
こうした取り組みが評価され、企業価値協会から2回目の企業価値認定を受けるなど、外部からも一定の信頼を得ています。工事の品質だけでなく、工程全体を見据えた対応が求められる機械台基礎において、納期と精度の両立を支えるパートナーとして選ばれている背景には、このような強みがあります。
6.3 初めての基礎工事依頼でも安心して任せられる理由
機械台基礎工事を初めて発注する場合、「どの程度の精度を求めるべきか」「どこまで施工会社に相談できるのか」といった点に不安を感じることも多いはずです。株式会社三浦基礎では、機械台基礎や関連工事に関する豊富な経験をもとに、発注者や設備担当者と対話しながら、必要な精度や工事範囲を整理していく姿勢を大切にしています。
たとえば、機械メーカーの仕様書や基礎図をもとに、どの項目が基礎精度として重要かを一緒に確認し、施工側の視点から実現可能な方法や工程を提案していくことが可能です。また、杭・山留め工事や解体工事、一般土木・建築工事、重量物の移設・据付工事など、多様な工種に対応しているため、既存設備との取り合いや周辺工事を含めた全体計画についても相談できます。
工場の生産性を維持するうえで、機械台基礎は目立たないながらも重要な役割を担っています。三浦基礎は、その重要性を踏まえたうえで、施工品質とスケジュール管理の両面から現場を支える体制を整えており、初めて基礎工事を依頼する場合でも、条件整理や計画段階から一緒に考えていける点が安心材料となります。
7. 基礎の精度管理方法を押さえてトラブルを防ぎ行動につなげよう
基礎の精度管理は、図面通りにつくるだけの作業ではありません。求められる性能や機械メーカー仕様を正しく理解し、必要な精度を達成するためのプロセスを計画し、施工中・完成時の測定を通じて確認していく一連の取り組みです。とくに機械台基礎では、わずかなレベル差や位置ズレが、据付作業や稼働後の品質トラブルにつながる可能性があるため、早い段階から精度管理を意識した工程づくりが欠かせません。
そのためには、品質基準書や図面で精度要件を整理し、測定機器の選定や校正・保守を含めた体制づくりを行うことが重要です。さらに、機械メーカー仕様と現場条件のすり合わせを丁寧に行い、タイトな工程の中でも確認と記録を省かない姿勢が、トラブル防止につながります。社内での標準化やノウハウ共有を進めつつ、必要に応じて機械台基礎に実績のある専門会社の知見も取り入れれば、より安定した精度管理が実現しやすくなります。
自社の基礎精度管理を見直すにあたっては、まず現在のやり方を棚卸しし、「どこが属人化しているのか」「どの工程で誤差が出やすいのか」を確認することから始めるのがおすすめです。そのうえで、計画、測定、記録、検証という一連のサイクルを意識して仕組み化していけば、機械台基礎の精度管理レベルを着実に高めていくことができるはずです。
